N型接头结构特点、功能作用及标准尺寸

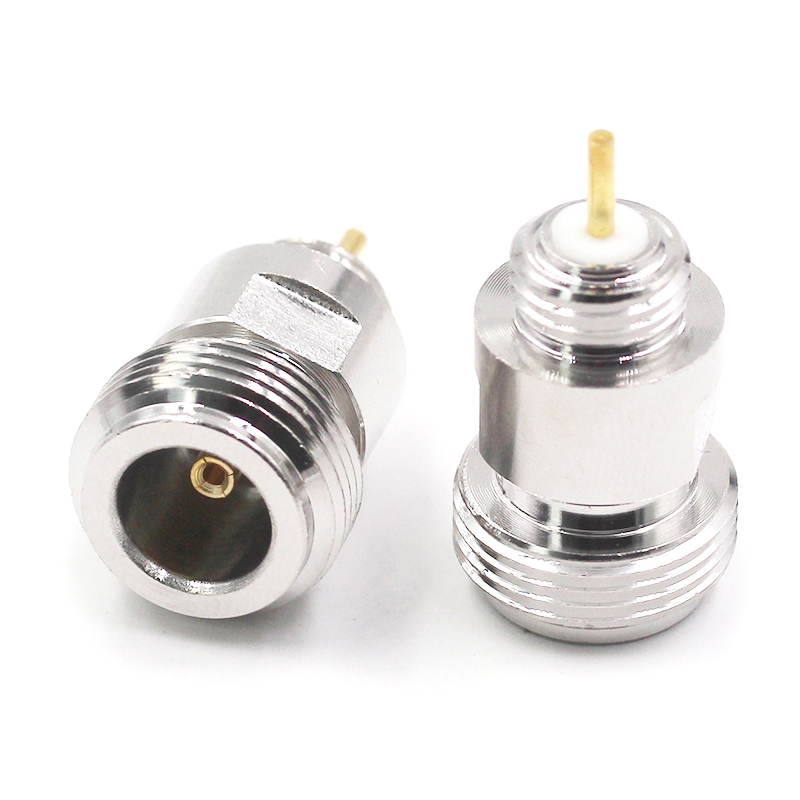

N型接头是一种常见的射频连接器，以其内螺纹连接方式命名。它广泛用于射频和微波设备中，能够有效地传输信号。N型接头具有高通用性、宽频率范围、使用便捷、可靠性高等特点。通常有50欧姆和75欧姆两种规格，频段范围从0GHz至11GHz，有些型号甚至能达到18GHz。
N型接头广泛应用于雷达、天线、卫星通讯和微波测量等领域，外形呈抛物形，插头和插座具有密封性能，能够承受高功率、高电压和高频率的工作环境。

优点

1. 机械强度大
2. 防水防尘性能好
3. 抗老化性能强
4. 性能稳定
5. 易于安装和拆卸
6. 优良的接触和信号传输性能

缺点

1. 体积较大
2. 不适用于高密度集成
3. 相较其他类型连接器，价格较高

N型接头的作用

N型接头主要用于电缆与设备之间的连接，具有以下几个作用：
1. 信号传输：传输高频、中频和低频等不同范围的射频信号。
2. 屏蔽保护：具有优良的屏蔽性能，防止外部电磁干扰。
3. 方便插拔：插入式连接方式，便于插拔和重复使用。
4. 可靠性：结构和材料设计使得连接器具有良好的耐久性和稳定性。

N型接头的标准尺寸

N型接头的标准尺寸由国际电工委员会（IEC）和美国电气和电子工程师协会（IEEE）制定。常见的尺寸如下：
1. N型50欧姆插头（公头）：直径约11.68mm，长度约35.05mm。
2. N型50欧姆插座（母头）：直径约11.68mm，长度约27.4mm。
3. N型75欧姆插头（公头）：直径约13.36mm，长度约38.1mm。
4. N型75欧姆插座（母头）：直径约13.36mm，长度约27.4mm。

N型接头的标准扭矩

使用N型接头时，正确的扭矩非常重要，过高或过低的扭矩都可能对连接器造成损害。常见的扭矩要求如下：
1. N型50欧姆插头（公头）：10~15N·m
2. N型50欧姆插座（母头）：2.2~2.8N·m
3. N型75欧姆插头（公头）：12~17N·m
4. N型75欧姆插座（母头）：2.2~2.8N·m

N型接头公头与母头

N型接头分为公头和母头两种：
1. 公头（Plug）：带有针脚的一端，一般用于电缆或设备的输出端，配有内接头和环形螺纹。
2. 母头（Jack）：带孔的一端，一般用于接收信号的设备输入端，配有针孔和环形螺纹。

N型接头烧毁的原因分析

N型接头可能因以下原因烧毁：
1. 过电流：电流超过接头的承载能力。
2. 过电压：电压超过接头的承载能力。
3. 信号反射：负载端发生反射，形成电压和电流叠加。
4. 温度过高：高功率传输时接头温度过高。
