RG174 与 RG316：同轴电缆对比分析





在选择合适的同轴电缆时，了解其性能差异至关重要。RG174 和 RG316 是常见的两种型号，它们在结构、性能以及应用领域上各具优势。本文将围绕两者在材料、电气特性、适用环境和典型应用等方面进行全面对比，帮助用户根据具体需求做出更合理的选择。

RG174 与 RG316：同轴电缆综合比较

辨别同轴电缆之间的差异需要足够的知识，这在选择过程中至关重要。两种常用的电缆是 RG174 和 RG316，它们在性能、电缆耐用性和应用要求方面具有独特的优势。如果您参与设计超高频电信系统、军事项目，或者需要可靠的电缆来完成普通任务，那么选择 RG174 还是 RG316 可以决定您的系统实现的性能和可靠性。本文详细研究了两种流行电缆之间的差异，重点关注电气特性、电缆构造中使用的材料及其应用等最重要因素。有了这些信息，您将能够做出符合您期望的正确选择。

RG174 和 RG316 电缆之间的主要区别和相似之处是什么？

结构与材料

RG174 使用 PVC 护套，适用于一般环境；而 RG316 则采用 PTFE 护套，具备更强的耐热与抗腐蚀性能，适合恶劣工作条件。

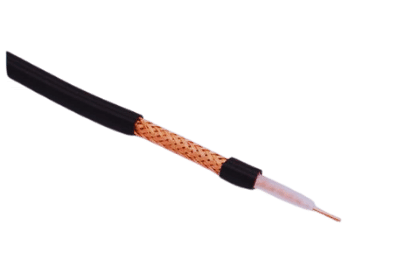

RG174 电缆具有 PVC 护套，对极端温度和环境影响的耐受性较差。

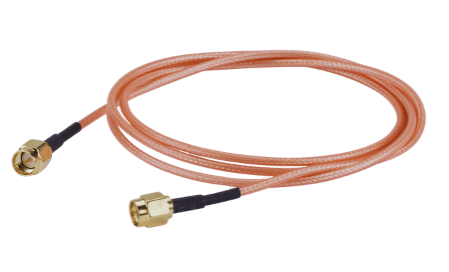

RG316 具有 PTFE 护套，更加耐用、灵活，并且耐高温和恶劣环境。

电气性能

在高频应用中，RG316 信号损耗较小，性能更佳。虽然 RG174 表现尚可，但在长距离传输时损耗更为明显。

对于高频应用，RG316 比 RG174 更好，因为它在较高频率下的信号损耗比 RG174 更低。

以上皆是 电缆性能 在低频下表现良好，但在同一范围内，RG316 的表现更佳，因为在较长距离内信号损耗较低。

电缆尺寸与柔韧性

RG174 直径较小，更灵活，适用于空间有限的场景。RG316 尽管略厚，但其结构稳定，仍具良好柔性，适合承受外部压力的应用环境。

较小的直径使 RG174 具有更大的灵活性，使其成为狭小空间内布线的理想选择。

RG316 虽然稍厚一些，但仍然具有柔韧性。由于其结构坚固，因此能够承受更大的压力。

应用场景

RG174 常用于短距离、低功率的普通通信环境；RG316 更适合航空航天、军事和其他对信号稳定性要求更高的领域。

通用布线、短距离信号传输和低功耗应用经常使用 RG174。

耐用性以及承受更高频率的能力使 RG316 成为军事、航空航天和其他高性能射频应用的理想选择。

虽然两种电缆在信号传输方面功能几乎相同，但 RG316 因其耐用性增强、性能卓越而更适合恶劣条件，而 RG174 在要求不太严格时则是一种经济的替代方案。

技术参数对比

阻抗： 50 欧姆。

直径： 大约 2.5 毫米（0.1 英寸）。

频率范围： 高达 3 GHz。

衰减（100 MHz 时）： 每 11.7 米约 100 dB。

导体材料： 镀银铜线。

屏蔽： 采用镀银铜编织双屏蔽。

RG316 在更高频率下表现出优异的性能，并且由于其结构而具有更高的耐用性，使其比 RG174 更适用于要求更高的用途。

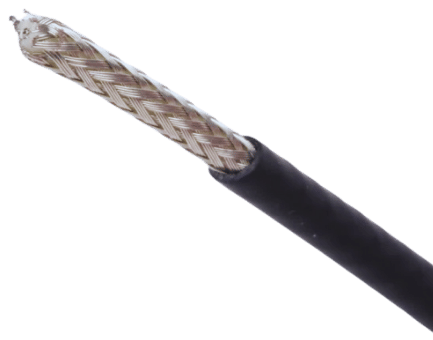

同轴电缆基本结构

信号需要保护，这就是介电绝缘体的作用。其目的也是保证信号的准确性。常见的介电材料包括聚乙烯 (PE) 或聚四氟乙烯 (PTFE)，它们具有良好的电气绝缘性能和稳定的温度特性。

外导体或屏蔽层通常由铜或铝制成的编织物或箔组成，用于屏蔽介电层。对于高级同轴电缆，它们通常采用镀银铜编织物和铝箔进行双重和三重屏蔽，因为它们可以大大降低电磁干扰 (EMI)。

为了防止同轴电缆受到机械损坏和环境及化学物质的伤害，需要安装护套。它是最后一层保护壳。根据具体应用要求，聚氯乙烯 (PVC)、氟化乙烯丙烯 (FEP) 或低烟无卤 (LSzH) 等保护材料并不适用。然而，在狭小空间内，LSzH 往往更受青睐，因为它在发生火灾时产生的烟雾较少，毒性也比其他化合物低。

正是这些材料的精确组合和顺序保证了同轴电缆在电信、航空航天和其他领域的正常运转，同时保持了行业标准。

信号损耗与衰减分析

衰减和信号损失对同轴电缆的性能至关重要，因为它们会影响不同距离信号传输的有效性。信号损失通常以每单位长度的分贝 (dB) 来衡量，由于电缆的导电和介电材料，信号损失会随着频率的增加而增加。

同轴电缆（尤其是 RG6）的制造目的是将损耗降至最低。RG6 电缆的平均衰减损耗在 6.5 GHz 下约为 100 英尺 1 dB。然而，RG11 电缆的传输损耗较低，在相同频率下每 4.5 英尺衰减约 100 dB，因此更有利于延长电缆线路。电缆的直径、屏蔽层和所用的绝缘材料都是影响这些速率的因素。

衰减往往会在较高频率下增加，例如当前的宽带和卫星通信。为了应对这一挑战，同轴电缆采用厚导体和优质介电材料（如聚乙烯泡沫）制成，这有助于在远距离上保持信号强度，因此将其归类为低损耗电缆。在为信号损耗最小和数据传输精度高至关重要的应用选择电缆时，这些因素至关重要。

技术参数对比

RG174 是一种轻质、柔韧的同轴电缆，常用于低功率信号传输。它的标称阻抗为 50 欧姆，工作频率范围高达 3 GHz。RG2.8 电缆直径较小，约为 174 毫米，体积小、重量轻，非常适合紧凑型安装或空间狭小的区域。然而，与 RG174 相比，RG316 的衰减更高，这意味着它在长距离信号中效果较差。例如，在 1GHz 频率下，RG174 在 21 英尺处的衰减约为 100dB，这可能导致信号丢失。

它与 RG316 类似，性能更佳，信号损失更少，耐高温性更强。RG316 的阻抗与 RG50 相同，均为 174 欧姆；但是，它具有 PTFE 绝缘层和镀银导体，这使得 RG316 能够在高达 6 GHz 的更高频率范围内工作。其衰减特性明显更好 - 例如，在 1 GHz 时，RG316 每 14 英尺衰减约 100 dB。这使其非常适合较长的电缆敷设、高频应用或与其他设备一起使用。此外，RG316 的耐用结构有助于承受 -55°C 至 200°C 的恶劣环境条件。

应用场景：

灵活性 电缆和成本 是优先考虑因素，RG174 可能是短距离天线设置的最佳选择。对于需要在极端温度下精确的信号精度、最小信号衰减或严苛条件下工作的增强器，RG316 的耐用性和增加的强大衰减功能表明其性能会更好。

用户可以通过研究天线安装的设计需求来确定最可靠的电缆以进行优化。



射频系统中的 RG174 应用

RG174 电缆用于射频和传输系统应用中的短距离、低功率信号传输。其直径较窄，具有灵活性，适用于空间有限的紧凑型安装。尽管 RG174 在较低频率下表现良好，但它不适合需要最小信号损失或高频传输的关键应用。这种电缆最适合在系统要求、灵活性和成本限制可以满足且不必担心过度信号衰减的情况下使用。



高频应用中的 RG316 优势

对于在高频应用中表现良好的同轴电缆，同轴 RG316 电缆已被证明具有很高的效率。Rogers RG316 的频率额定值超过 3 GHz，在持续电信、垂直航空航天、国防系统甚至实验室级测试设备中都很突出。同轴 RG316 电缆可降低电信中的信号损耗，这主要是由于其出色的 PTFE（聚四氟乙烯）芯线可提供低衰减屏蔽，能够减轻信号干扰，双屏蔽编织和箔同轴层以及刚性外绝缘护套。

在展现这些良好特性的同时，同轴 RG316 提供了令人印象深刻的 48.2 dB/100 英尺信号完整性，超过了硫乳剂标准，这使得 RG316 成为需要 RG316 进行远程服务器设置的长距离电信设备的最佳选择。再加上专用的云预测服务可动态响应信号变化，同轴 RG316 还具有从 -55 摄氏度到 200 摄氏度的耐温可靠性，使其在户外场景或易受极端高温影响的环境中具有最佳的坚固性。

对于这种需要抵抗恶劣环境条件的具有挑战性的情况，同轴 RG316 提供了同轴 RG316，它在高冲击耐久性方面表现良好。除了这一优势之外，同轴 RG316 还提供了极高的灵活性，最适合高频数据传输。再加上对需要极其紧凑形状、接口天线和持久形状的 PCB 的需求，同轴 RG316 保证能够维持这种设备小型化水平，而不会牺牲性能。

哪些因素影响RG174和RG316的性能和信号质量？

环境因素对电缆的影响

RG174 和 RG316 电缆的性能和信号效率会受到温度和天气条件的极大影响。极端温度可能会影响介电材料，从而改变阻抗，并可能发生信号丢失。长时间暴露在潮湿或紫外线 (UV) 辐射下也会使外护套褪色，从而降低其耐用性和抗干扰强度。这两种电缆都能够承受工作温度范围，但长期暴露在恶劣环境中会加速磨损。选择具有额外保护涂层和特定环境等级的电缆将减轻这些影响，确保长期可靠性。

屏蔽与绝缘设计

屏蔽和绝缘是确保电缆在各种应用中正常运行的性能和可靠性的两个关键要素。屏蔽的主要作用是避免可能中断信号并降低性能的电磁干扰 (EMI)。编织铜、铝箔或两者的混合物等保护材料可用于屏蔽，并根据所需的保护级别和系统工作频率进行选择。例如，低频系统适合使用编织屏蔽，而箔屏蔽适合高频系统。

与其他类型的电缆不同，绝缘层还具有阻止漏电、维持信号并最终保护用户的功能。借助某些更容易受到环境影响（如热、湿气和化学物质）的电介质，聚乙烯 (PE)、氟化乙烯丙烯 (FEP) 和聚氯乙烯 (PVC) 等材料是合适的。FEP 以其 -65°C 至 200°C 的工作温度占据优势，这使其适合工业和航空航天用途。

电缆技术的最新发展重点是改进屏蔽和绝缘结构和材料，以满足电信、汽车和医疗设备等领域日益增长的需求。一项研究表明，增加屏蔽层数量并优化介电绝缘可使 EMI 降低多达 85%，这对高速数据传输非常有利。了解这些基本功能使工程师能够选择 电缆 从战略上满足特定的运营需求，从而优化耐用性和性能。

导体材料分析

与其他材料相比，铜凭借其电气、热学和机械性能，保持了其作为最实用和最可靠的选择的竞争优势。铜的导电性比数据的另一个竞争对手铝高出约 60%，使其更适合电力和数据传输。尽管铝在重量和价格方面具有优势，但其高电阻和相对较低的抗拉强度使其不适合需要高坚固性或能源效率的应用。银等其他材料具有最佳的导电性，但其成本使其在实际应用中效率低下。最终，正是铜的性能、精度、成本效益和耐用性使其成为各行各业中最常用的金属。

连接器选择与兼容性

每条电缆使用的标准连接器类型

RG174 和 RG316 电缆均使用各种连接器，用于电子和电信领域。由于直径较小且灵活性较高，RG174 通常配备 SMA、BNC、MCX 和 TNC 型连接器。这些连接器支持 RF 信号传输，是 GPS 和 WLAN 系统的组成部分，进一步提高了它们在使用轻质、低成本 RG174 电缆的取消设计中的附加值。

RG316 在航空航天、军事和高频通信系统中更受欢迎，因为它具有更高的温度能力，能够承受更严苛的环境条件，因其出色的耐温性而受到青睐，并且在更高的频率范围内表现更好。RG316 支持高达 10 GHz 的频率，这在精度依赖型应用中非常理想。否则，连接器用途的差异更多地取决于电缆——RG174 提供低成本、多功能紧凑型解决方案，而 RG316 在极端条件下表现更好。

连接器选择中兼容性的重要性

在选择连接器时，保持适当的兼容性对于在任何给定系统中实现所需的性能和可靠性水平非常重要。所选连接器需要与电缆的参数（如阻抗、频率和物理尺寸）兼容，以便将信号衰减和干扰保持在最低限度。连接器内的不匹配会关闭某些路径，从而导致电气接合不畅、操作性能降低以及系统故障和错误的可能性增加。正确的兼容性可确保整个应用程序的平稳运行和更高的耐用性。

确保安全连接的安装技巧

选择安装 工具和组件

从与所用连接类型相关的安装工具和组件开始。例如，扭矩扳手可保持一致的连接器紧固度，以防止损坏螺纹或信号性能。高质量连接器的适当屏蔽还可显著降低影响信号完整性的电磁干扰 (EMI)。

精心准备电缆

剥线以实现安全连接需要精确度。建议的剥线长度不应损坏导体或屏蔽层。研究表明，由于电气接触不足或屏蔽层裸露部分暴露，不当的剥线技术可能导致信号减少约 30%。

部件检查和清洁

连接器和电缆上过多的杂物（如灰尘、污垢或残留物）会增加不必要的阻力，并干扰信号的清晰度和完整性。组装前，应使用异丙醇和无绒布清洁所有接触点。定期检查和清洁可以延长连接的使用寿命，并在系统的整个使用寿命内将强制停机时间减少 15%。

遵守制造商提供的扭矩要求

使用扭矩工具至关重要，因为错位（无论是太紧还是太松）都可能成为问题。拧紧时使用的力太大或太小都可能导致物理或电气接触受到干扰。值得注意的是，遵循正确的扭矩值被认为可以有效减少约 25% 的连接故障。

安装后检查连接

检查组件是否正确安装可验证组件间的连接性并降低与性能相关的风险。TDR 信号处理等先进技术可用于查找故障、信号问题、阻抗不匹配或衰减，确保及时满足所需的规格。

采用最佳实践可实现高度可靠的连接，避免信号丢失，延长系统寿命并提高效率。所有这些都有助于提高整体系统性能。

市场上的价格和供应情况如何？

常见问题

问：RG174 和 RG316 同轴电缆之间主要有哪些区别？

答：RG174 和 RG316 电缆的主要区别在于它们的构造、性能属性和不同的应用。RG316 的外部 FEP 护套使其损耗略低，温度等级更高，与 RG174 相比，更适合恶劣环境。相反，更便宜的 RG174 通常用于一般应用。

问：RG174 的阻抗与 RG316 的阻抗相比如何？

答：RG174 和 RG316 同轴电缆的阻抗均为 50 欧姆，这在射频应用中非常常见。此特性使它们能够在具有阻抗匹配的类似系统中很好地发挥作用。

问：关于信号损失，RG316 与 RG174 相比表现如何？

答：与 RG174 相比，RG316 的信号损耗更低。在信号完整性至关重要的无线通信和高频无线电传输中，其性能保持得更好。

问：RG174 和 RG316 同轴电缆用于商业用途吗？

答：两者都用于商业应用；因此，是的。RG316 通常因其耐用性和较低的信号损耗而受到青睐，而对成本敏感的应用则选择 RG174。

问：在哪些频率下可以使用 RG174 或 RG316 同轴电缆？

答：确实，两者都具有多功能性，适用于 HF 和其他频率应用，但是，RG316 通常更适合高频应用，因为它更善于降低损耗。

问：为什么 RG174 和 RG316 的外套材料不同？

答：RG174 的 PVC 护套由聚氯乙烯制成，而 RG316 的 FEP 外护套比聚氯乙烯具有更好的热稳定性和耐化学性。这些特性可以使 RG316 更适合极端环境条件。

问：RG174 有比 RG316 更好的应用吗？

答：RG174 的优势在于其较低的成本，这使得它在恶劣环境（例如某些无线网络环境或较短的电缆线路）中具有吸引力。

问：RG174 和 RG316 可以在定制应用中交替使用吗？

答：是的，就连接器类型、长度和环境条件而言，RG174 和 RG316 均可针对特定应用进行定制。

问：RG174 和 RG316 与其他同轴电缆（例如 RG58）有何关系？

答：RG58 是另一种阻抗为 50 欧姆的同轴电缆，与 RG174 和 RG316 类似。但是，RG58 比 RG174 和 RG316 更厚且柔韧性更差，因此更适用于某些柔韧性不重要的应用。
