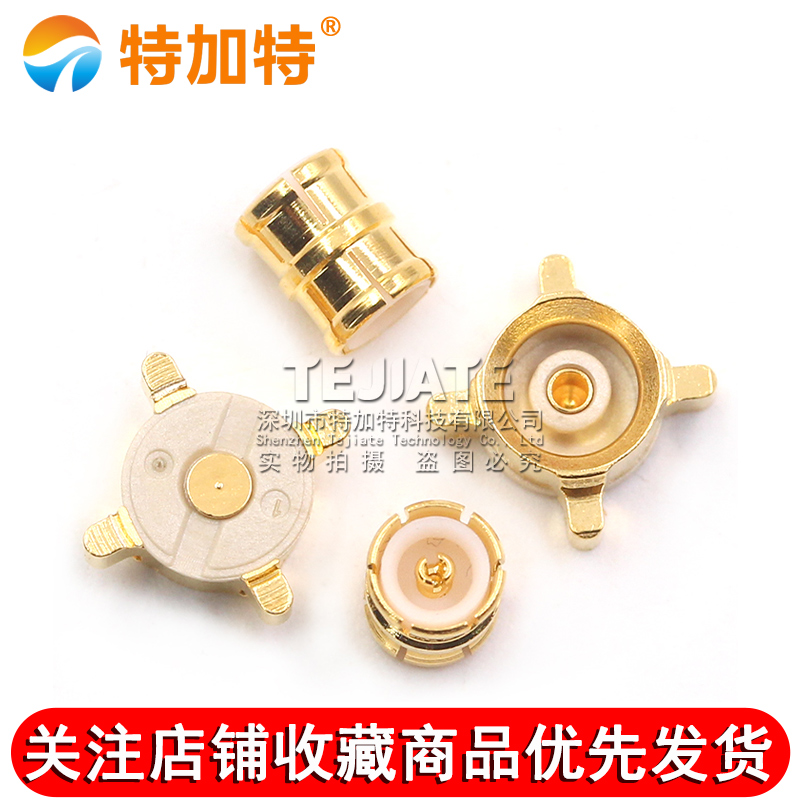

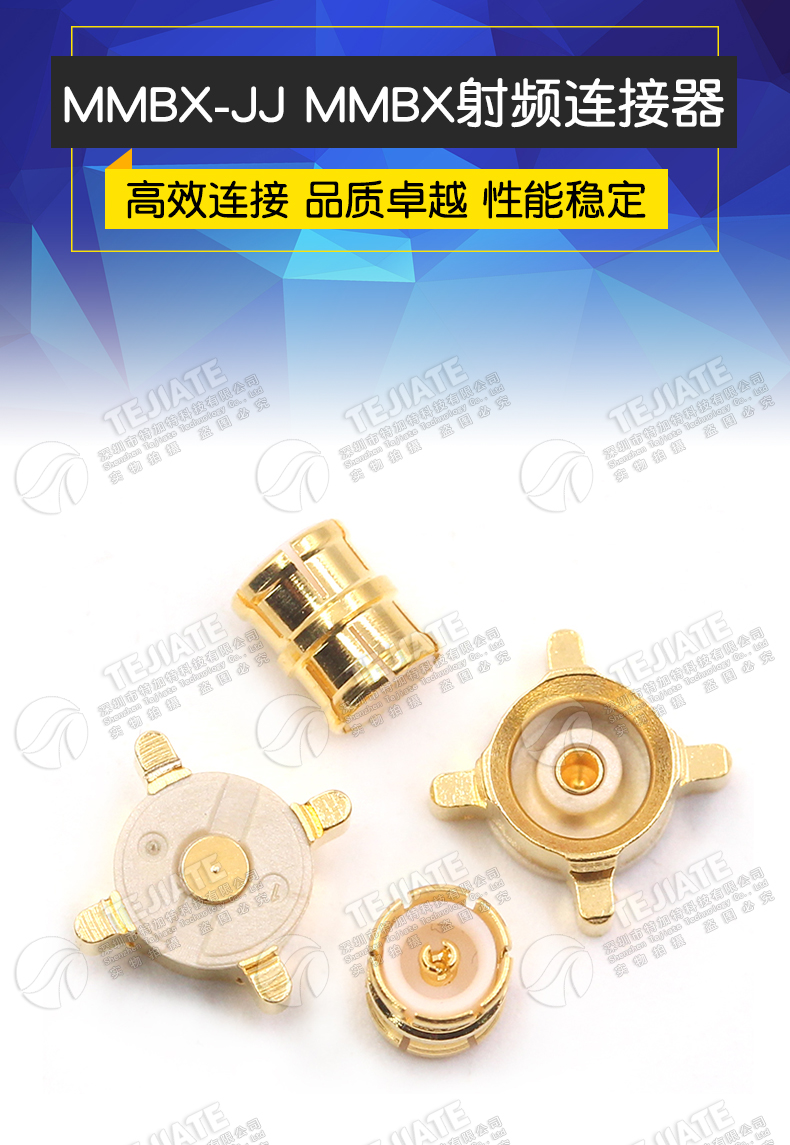

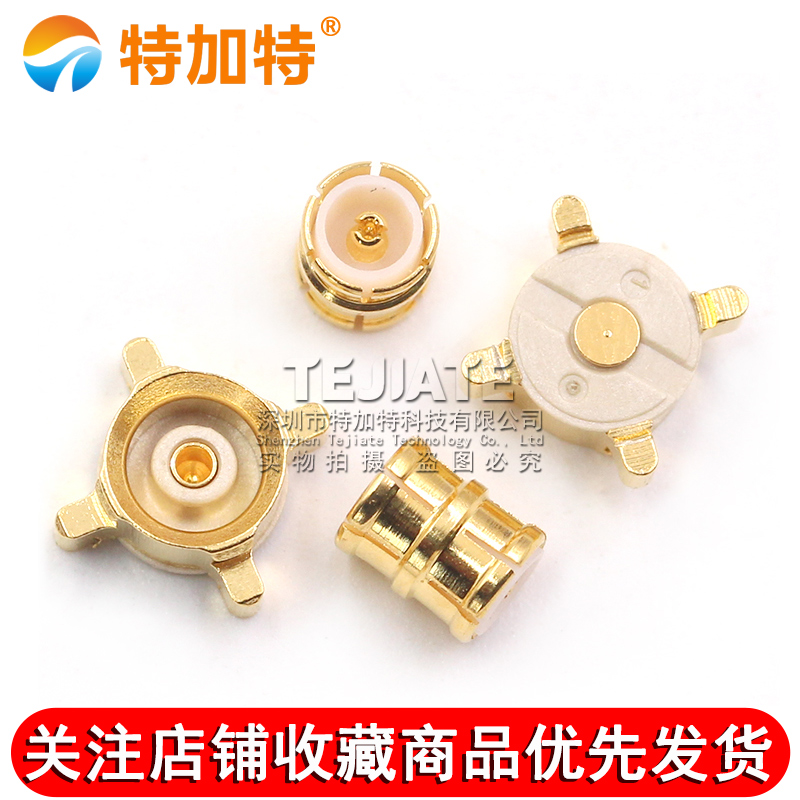

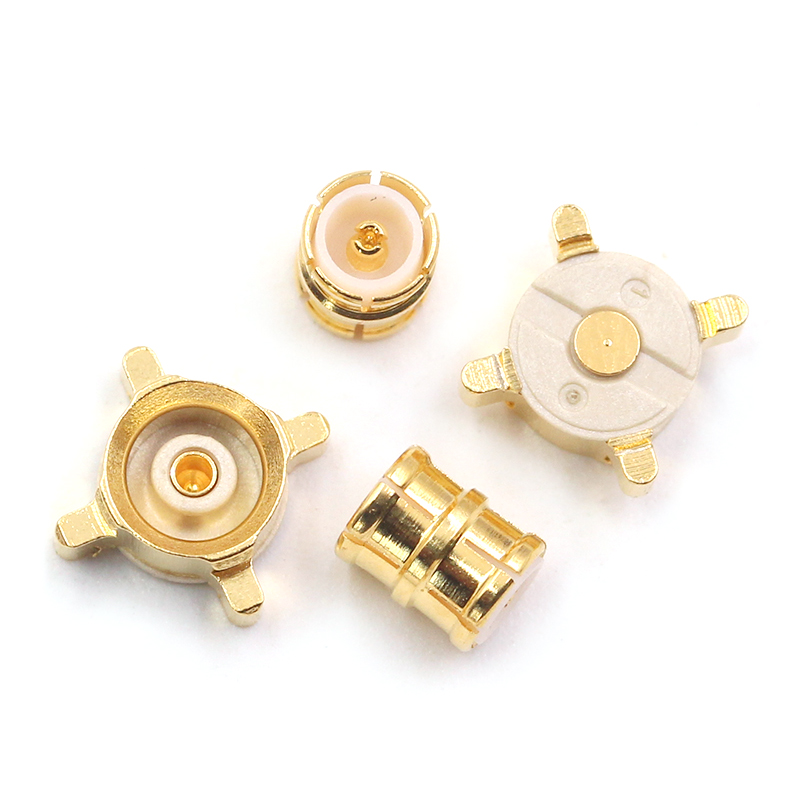

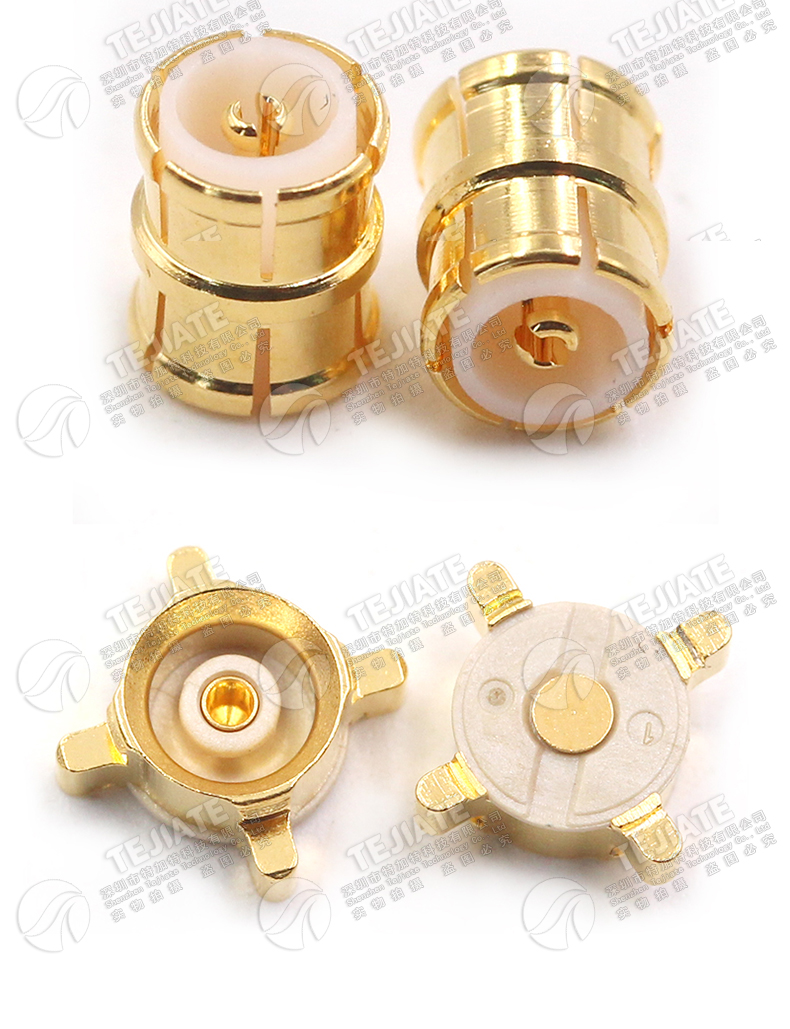

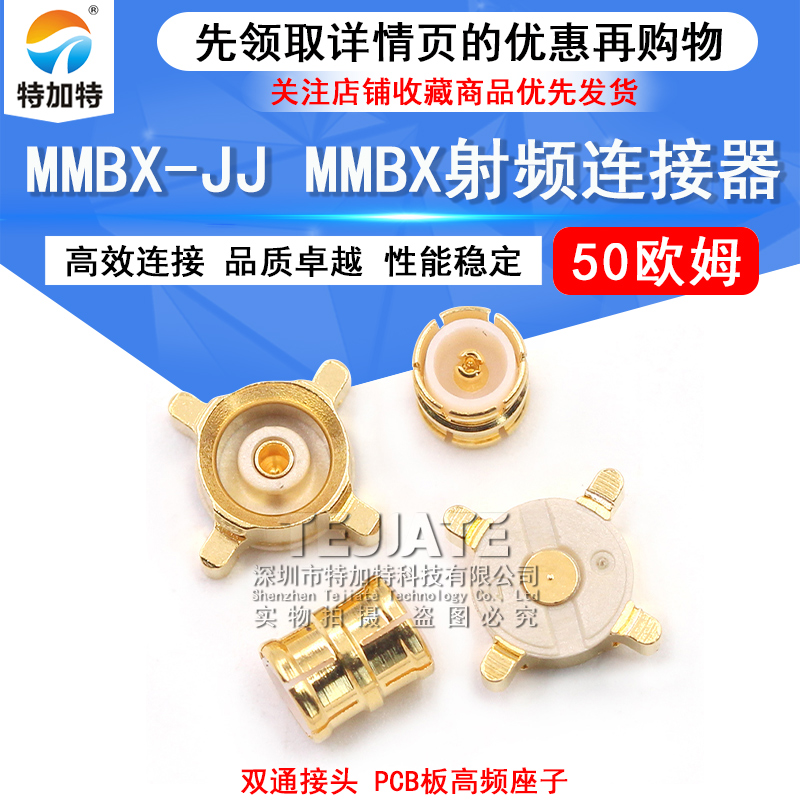

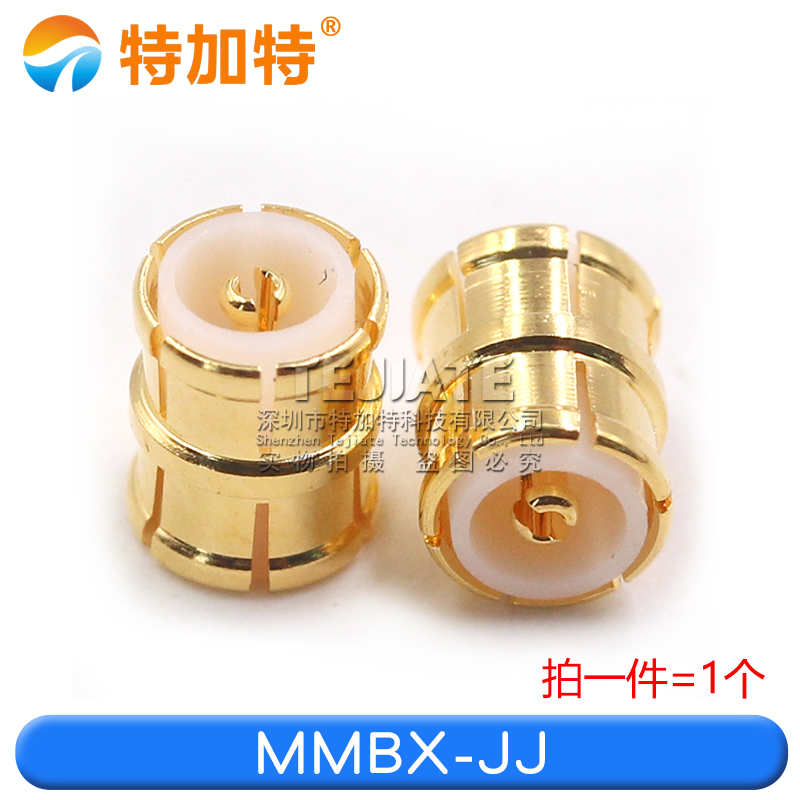

MMBX-JJ 双通接头 MMBX射频连接器 MMBX-KHD四脚焊PCB板高频座子

MMBX-JJ/KHD型双端口射频连接器,通过四脚SMT焊盘(1.6×1.2mm) 实现PCB板间毫米波信号桥接.支持DC-12GHz全频传输,驻波比＜1.3@10GHz,专为5G微基站\相控阵雷达T/R模块等紧凑型设备设计.

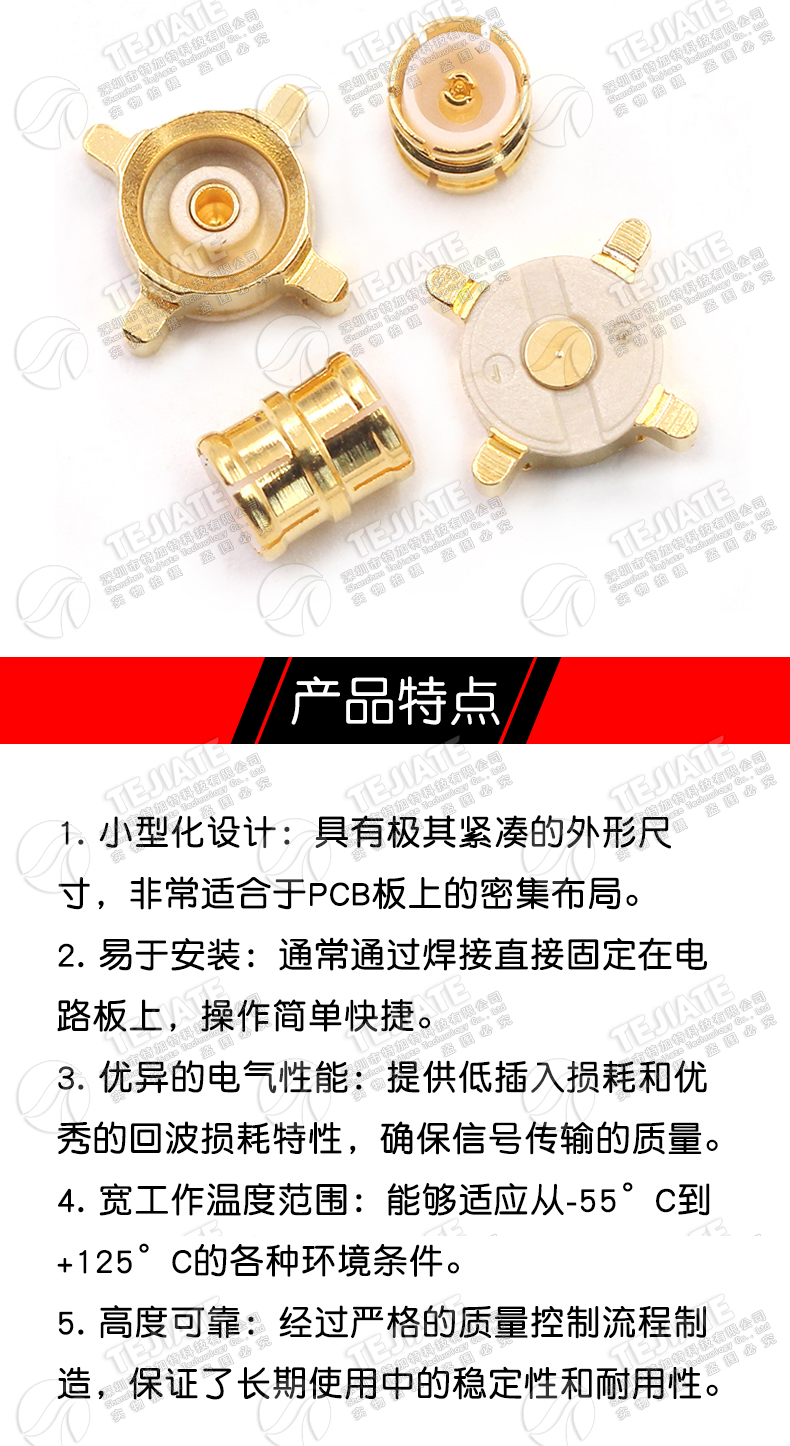

核心特性：

• 微型化设计：

  • 接口间距2.5mm(比SMA小70%),节省85%布局空间;

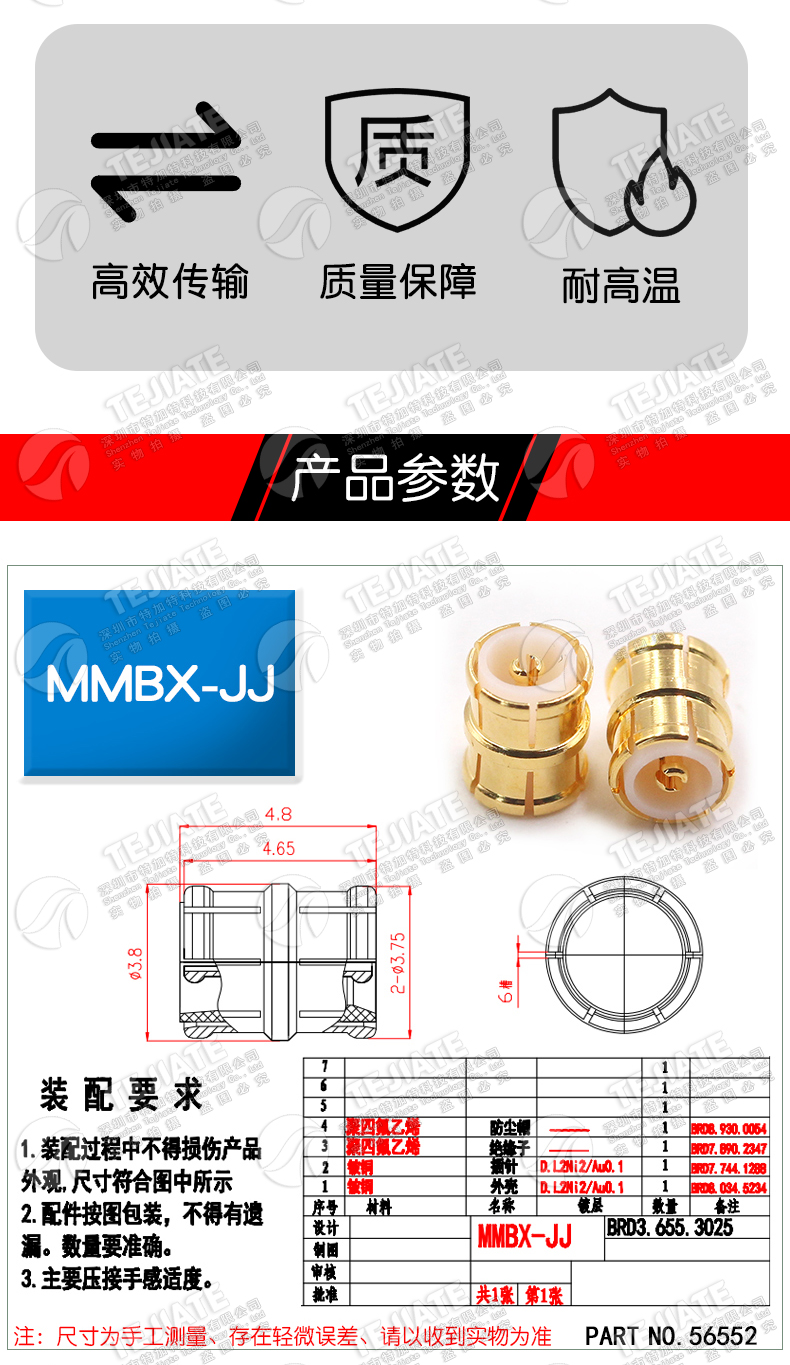

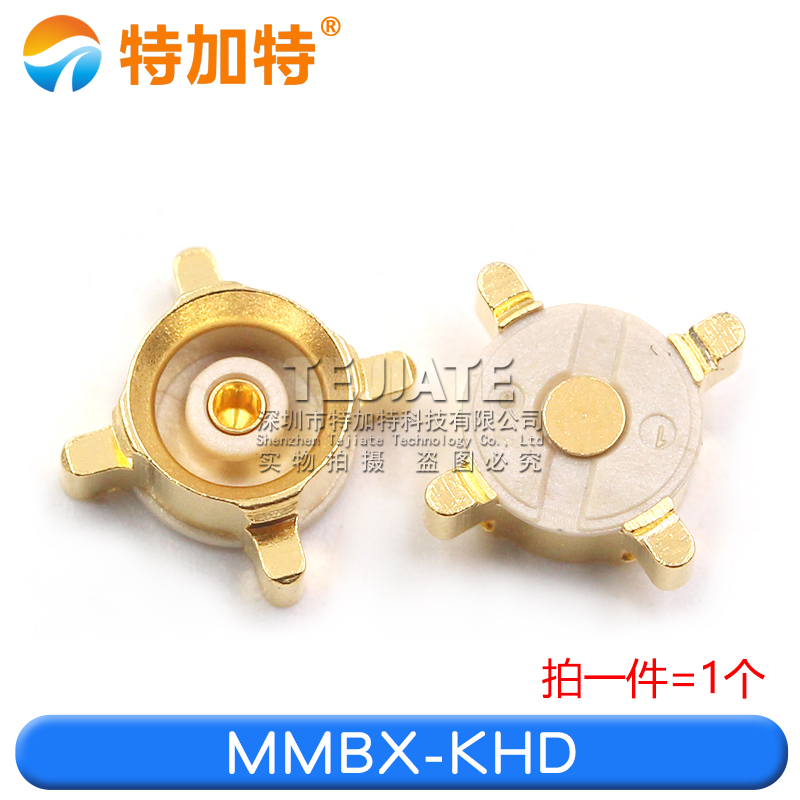

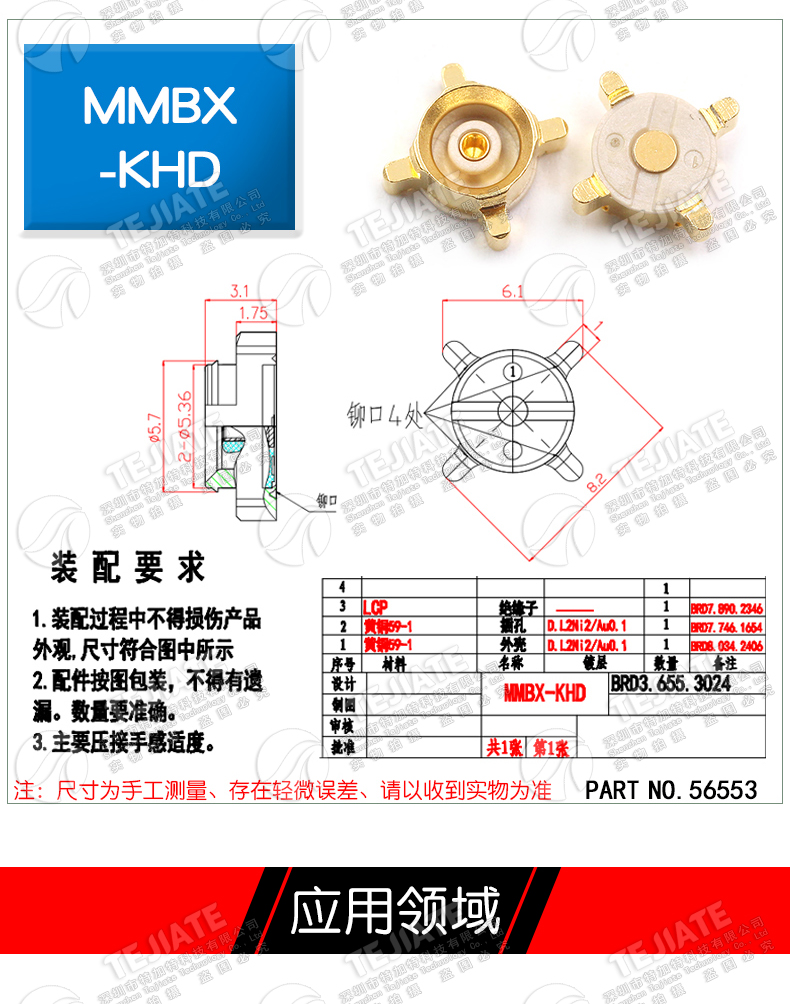

  • JJ型高度3.8mm,KHD型水平转向90°;

• 高频稳定性：

  • 内导体镀金(＞0.8μm),插损＜0.15dB @6GHz;

  • 相位一致性±0.8°(全频段);

• 工业级焊接可靠性：

  • 四脚铜合金焊盘,耐260℃回流焊3次;

  • 剪切强度＞5kgf(IPC-610标准);

• 防呆结构：

  • 壳体键槽定位,防止误插(偏移容差±0.1mm).

典型应用场景：
► 5G毫米波AAU模块互联 ► 卫星通信载荷板间链路 ► 医疗内窥镜图像传输 ► 军用加密电台高频互连
