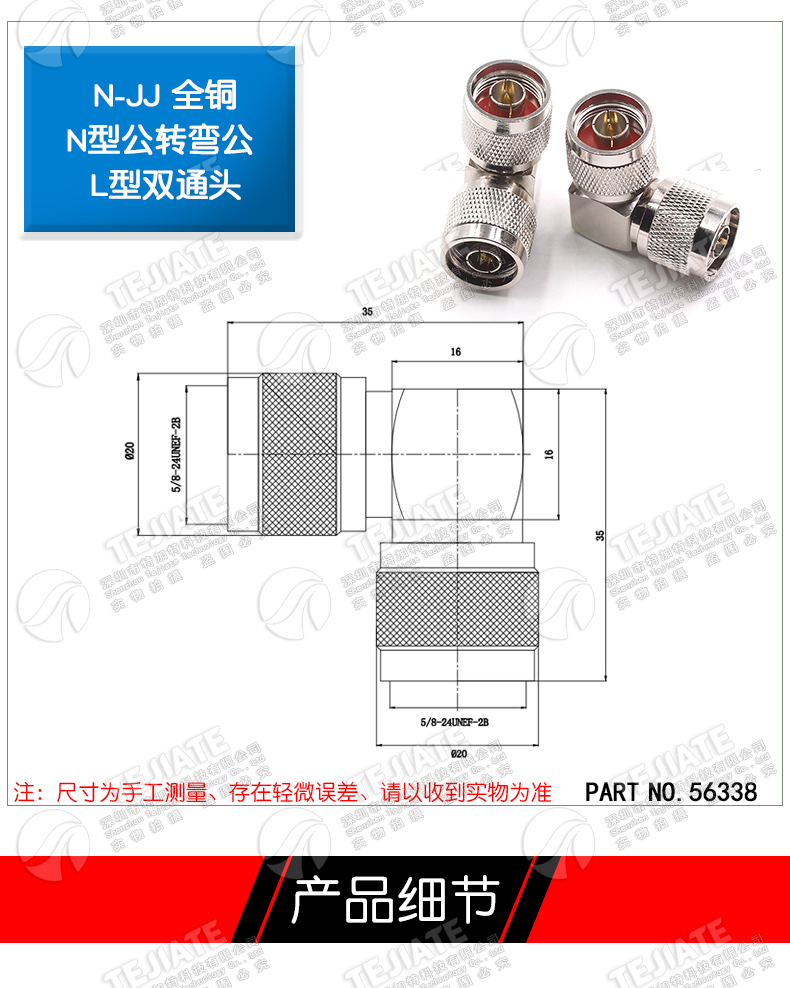

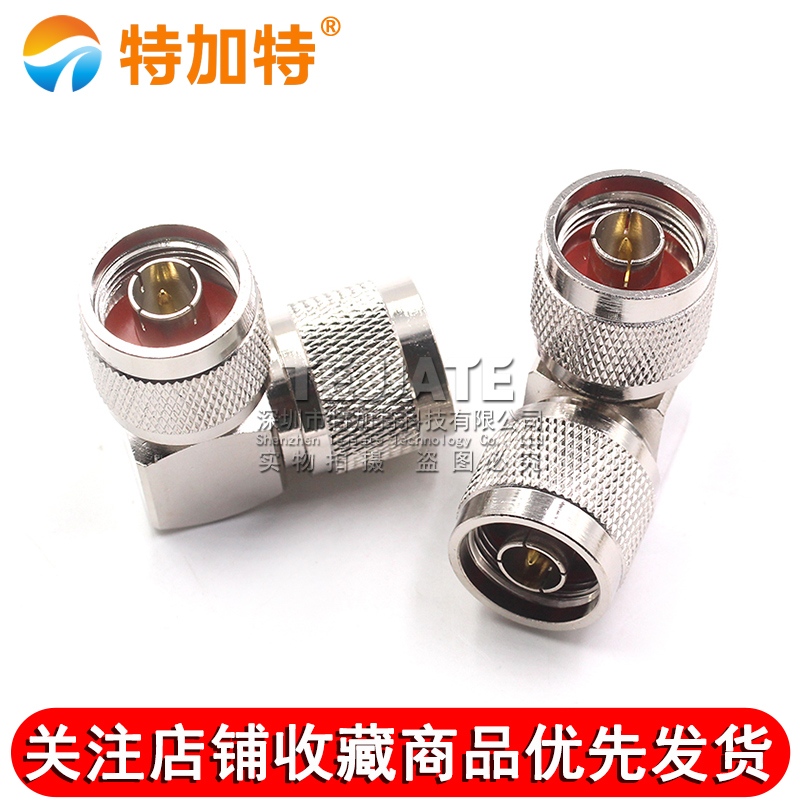

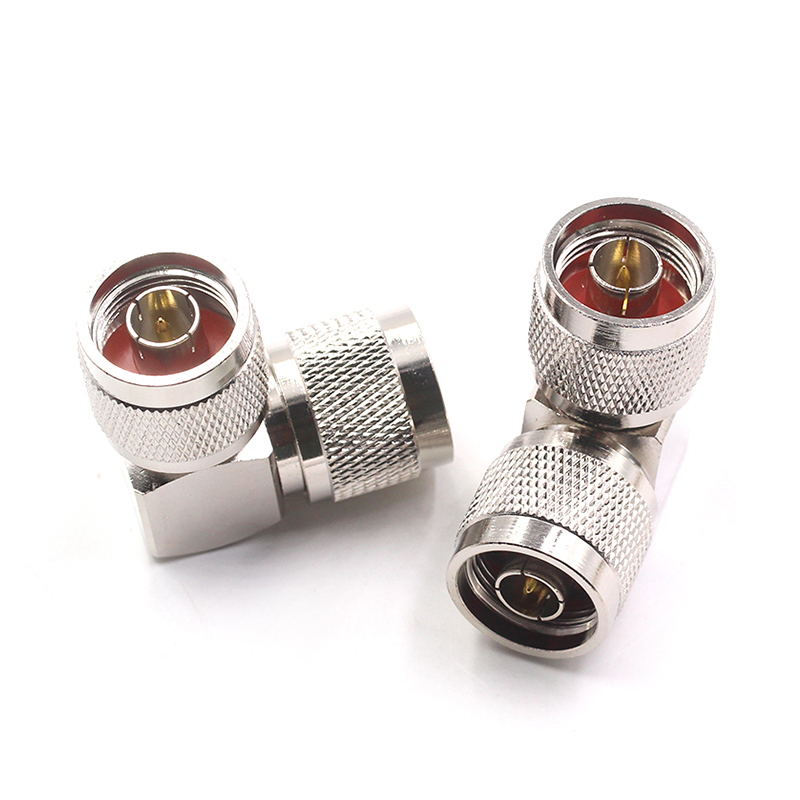

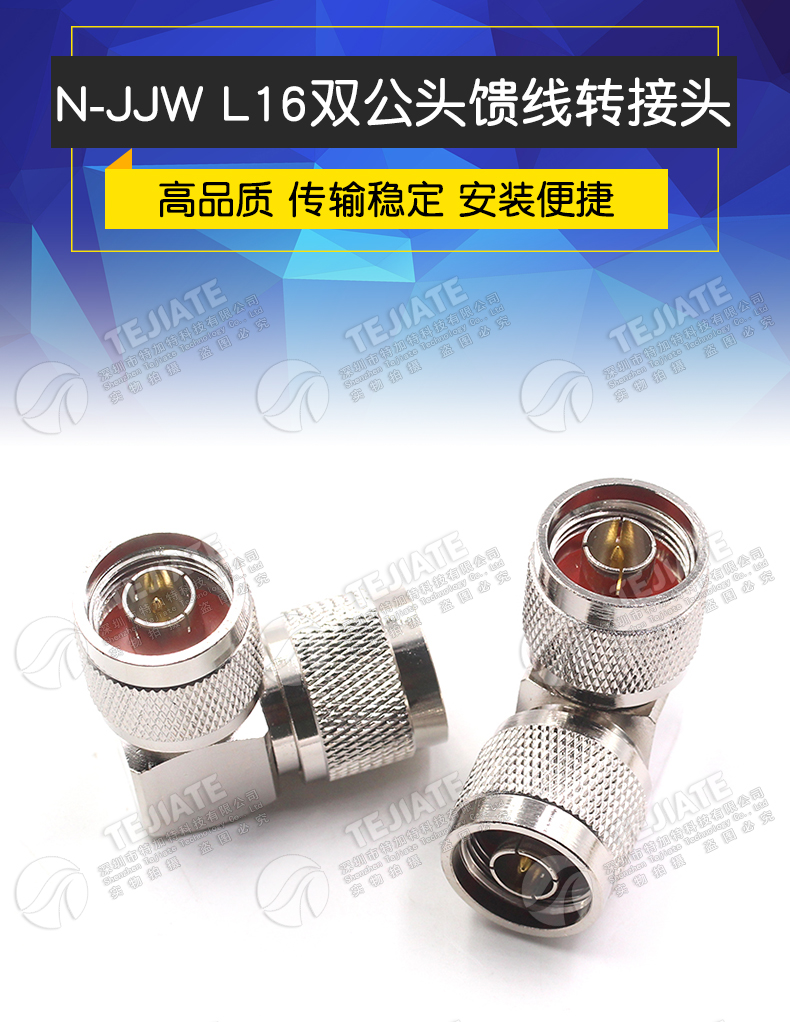

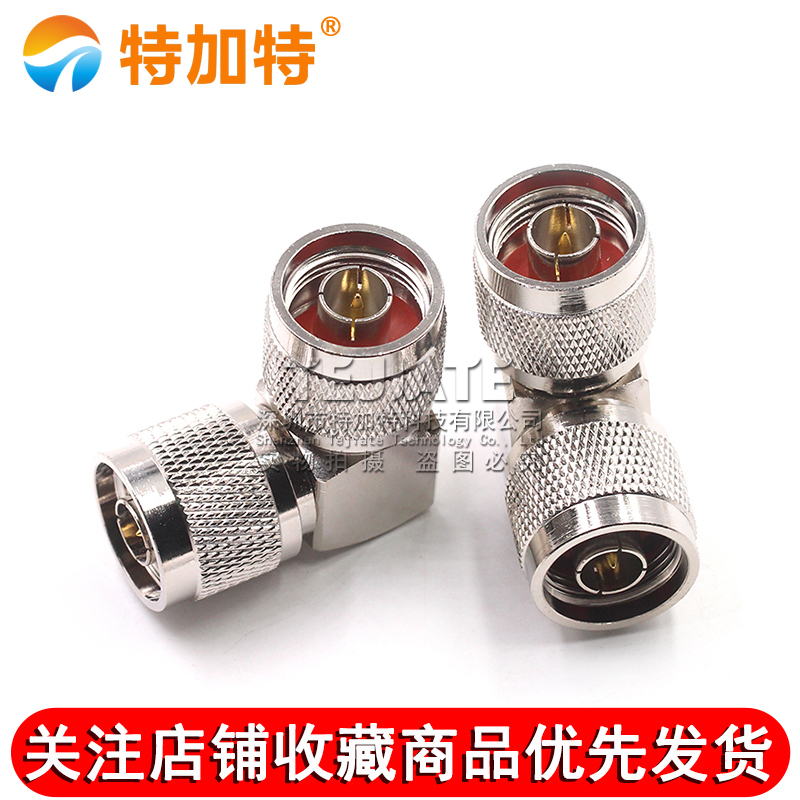

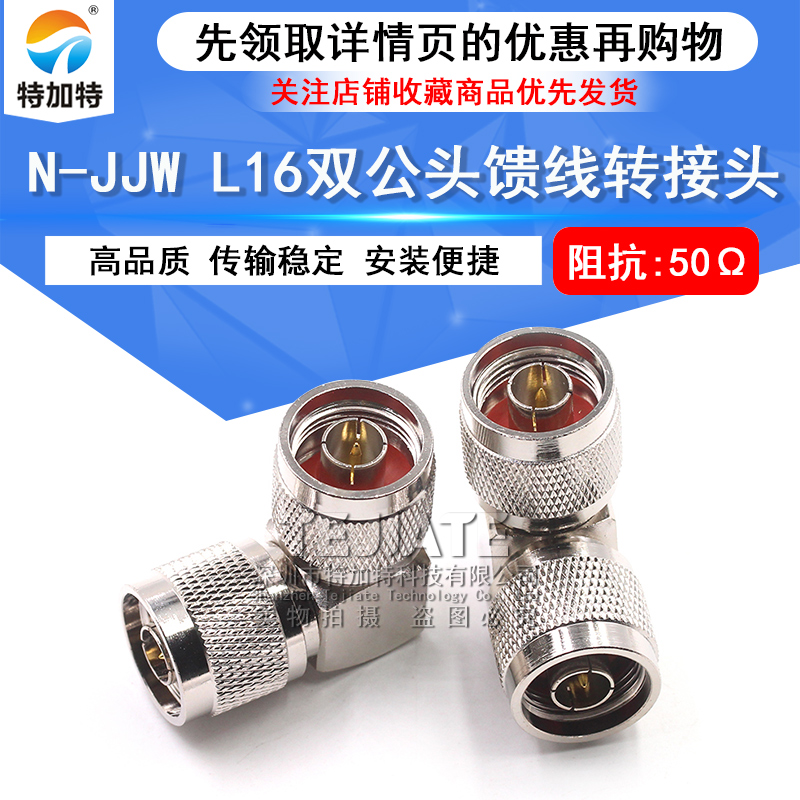

N-JJW N公转公90度直角弯头 L16双公头馈线转接头 L16-JJW连接器

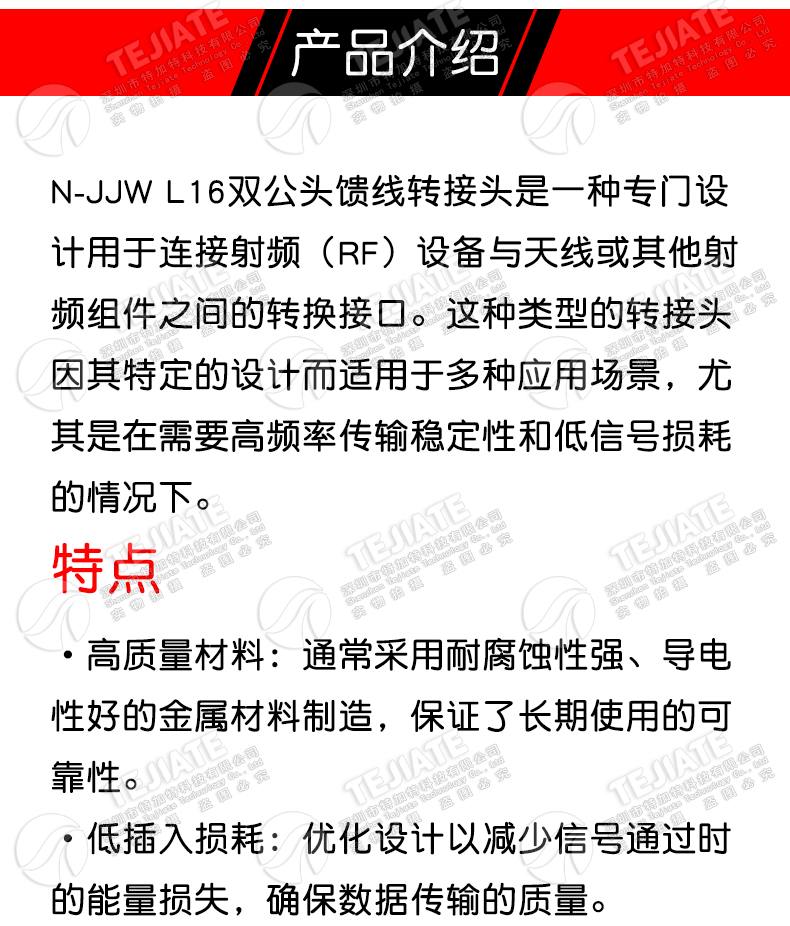

N-JJW型90°直角双公头转接器(兼容L16标准),专为 天线馈线系统在机柜角落\腔体设备等空间受限场景设计.采用黄铜镀镍壳体与PTFE填充介质,支持 DC-11GHz全频传输,驻波比＜1.25@6GHz,插损＜0.15dB,确保5G基站\卫星抛物面天线等高功率信号无损转向.

核心特性：

• 军工级机械结构：

  • 一体车削弯头壳体,弯折力矩＞0.8N·m;

  • 三螺纹啮合锁紧(7-16 UNEF),抗振动＞15G;

• 相位精准控制：

  • 内导体L形激光焊接,相位偏移＜±1°(全频段);

  • 阻抗连续性50Ω±0.5Ω;

• 高功率承载：

  • 平均功率500W@3GHz,峰值功率5kW;

  • 耐压2500V RMS(DC);

• 环境适应性：

  • IP68密封(-40℃~+125℃),盐雾测试＞96h.

典型应用：
► 5G AAU天线跳线转向 ► 卫星地面站馈源仓布线 ► 雷达波导系统空间优化 ► 医疗直线加速器机柜
