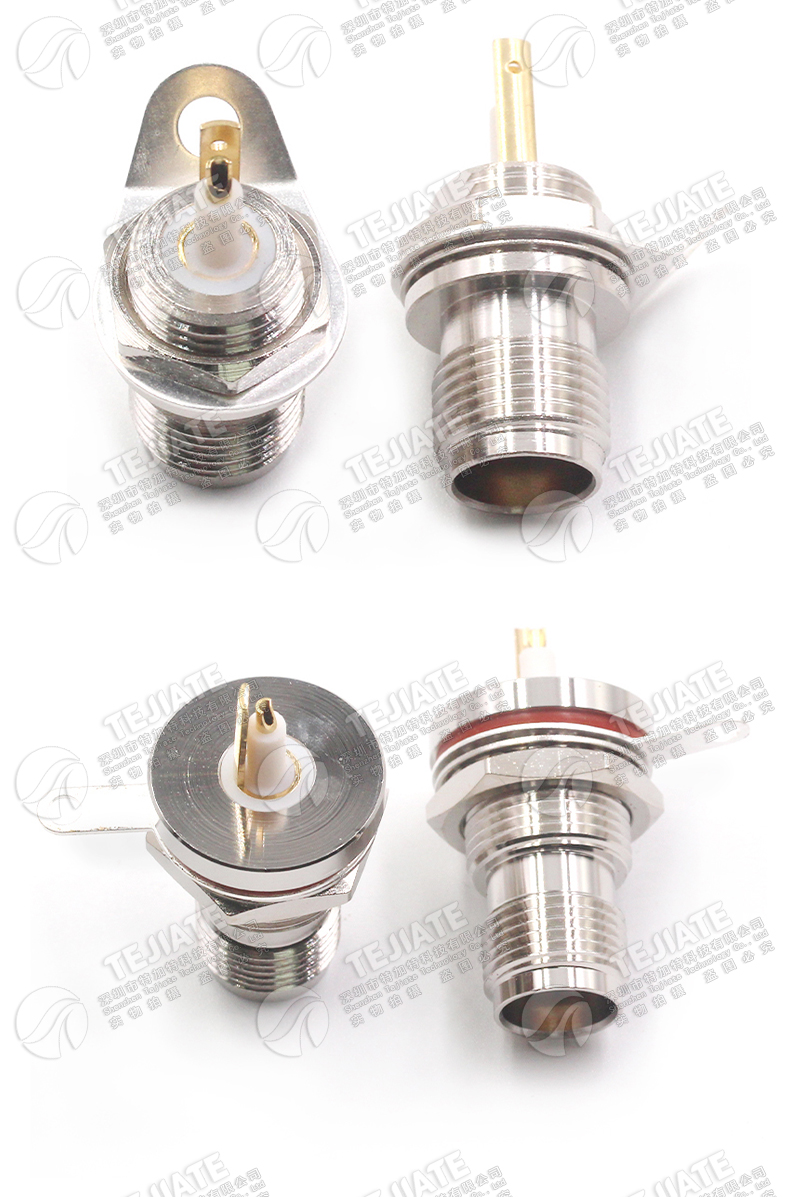

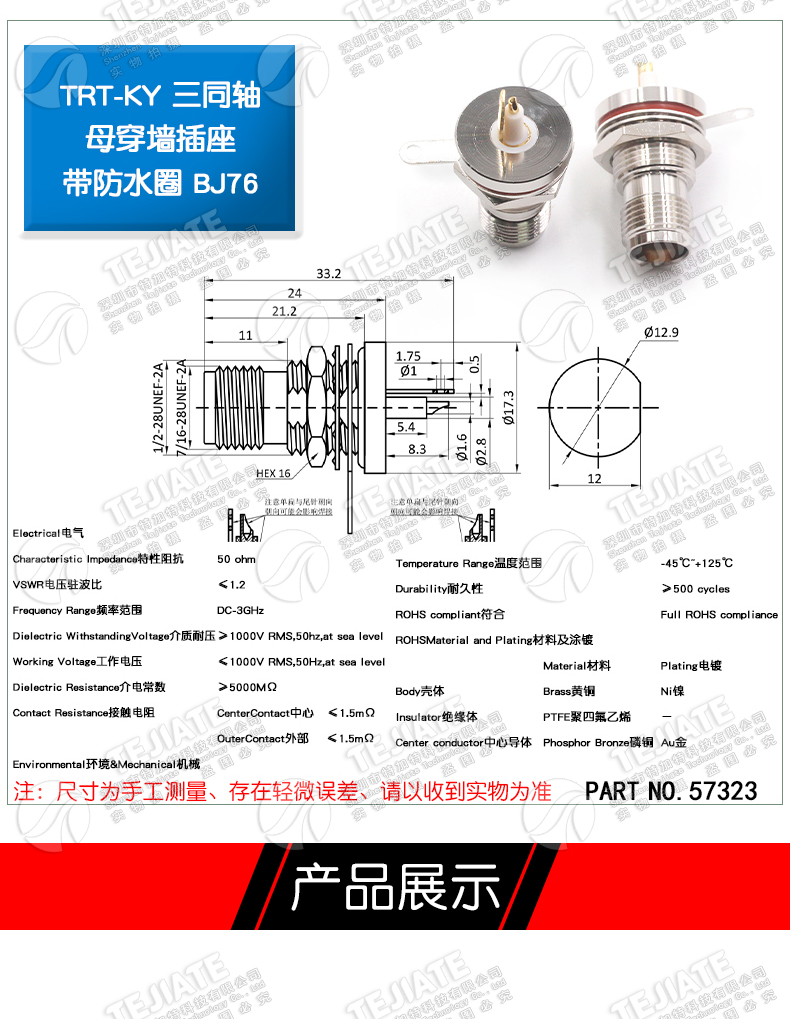

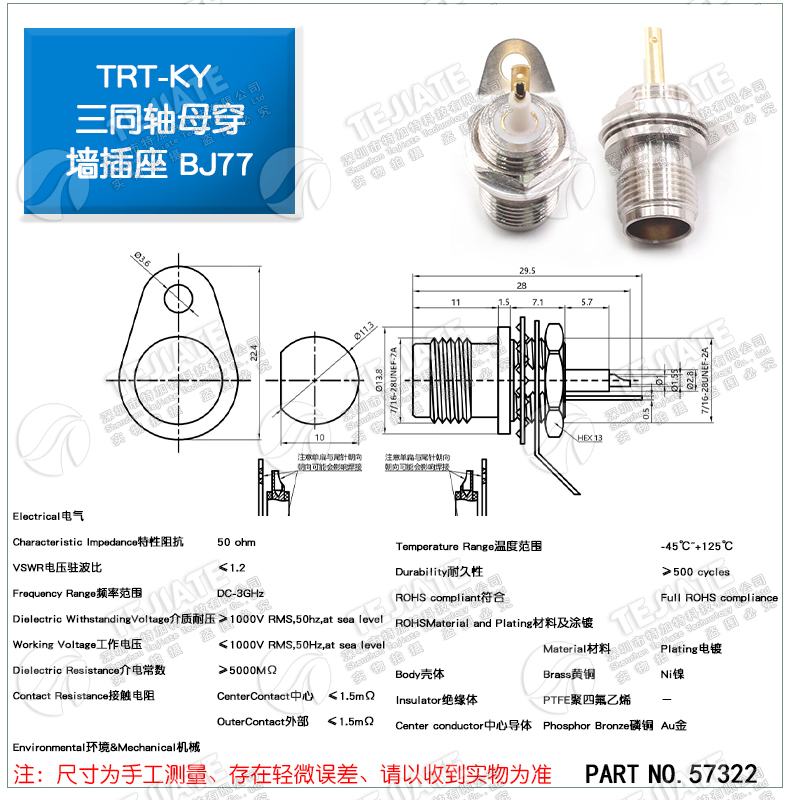

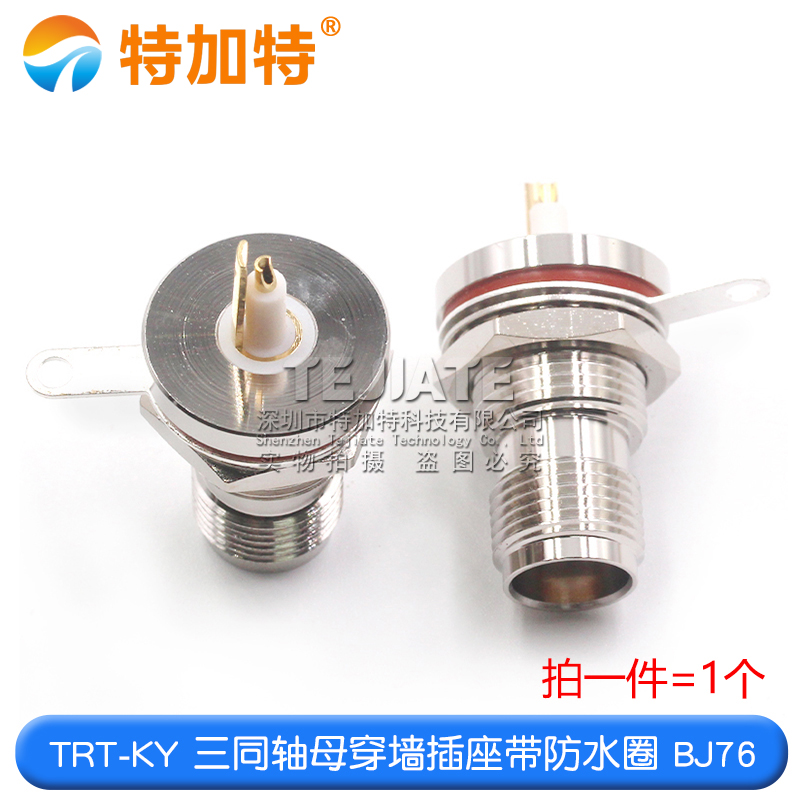

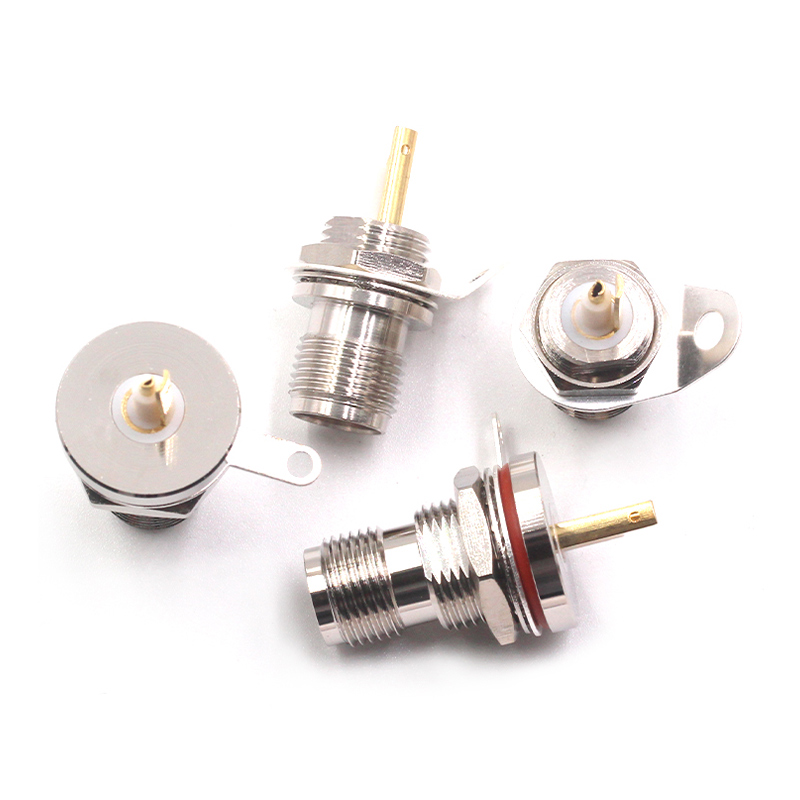

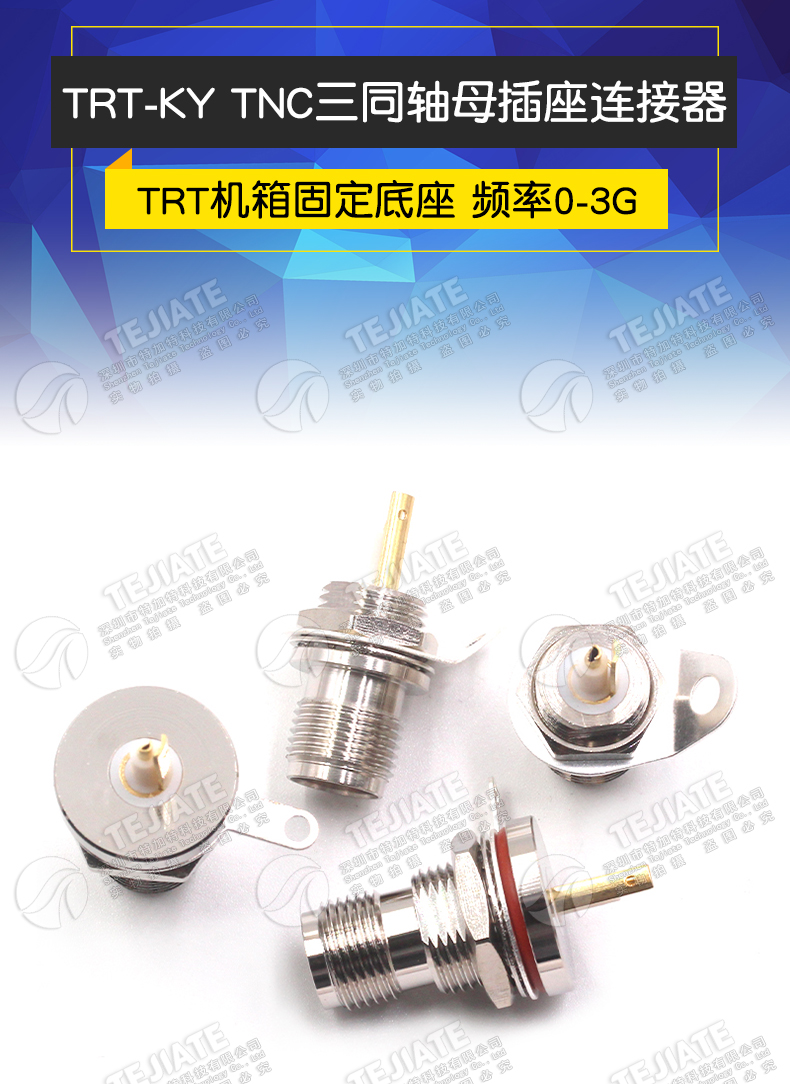

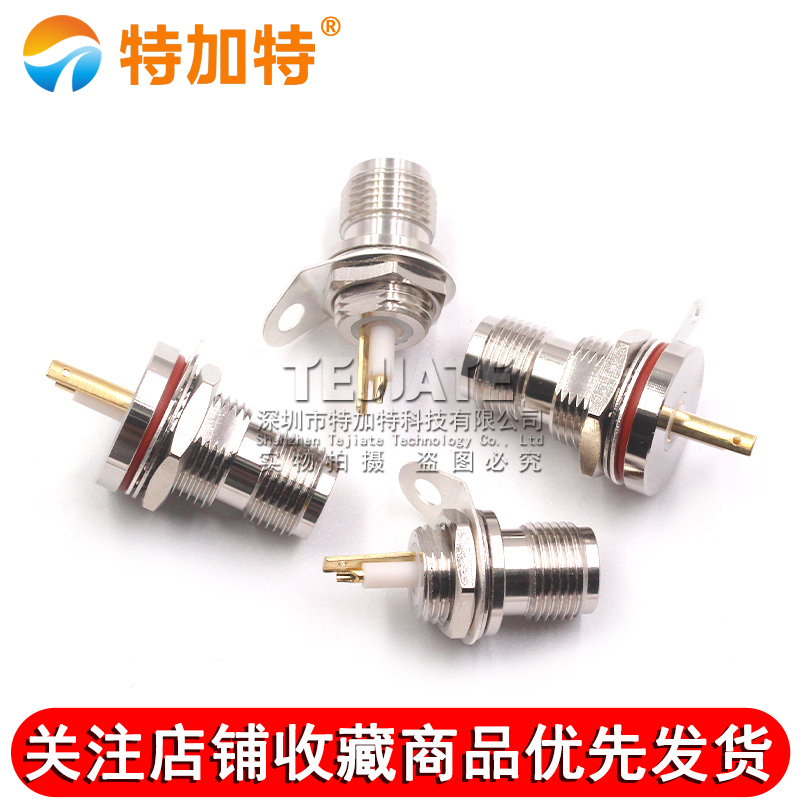

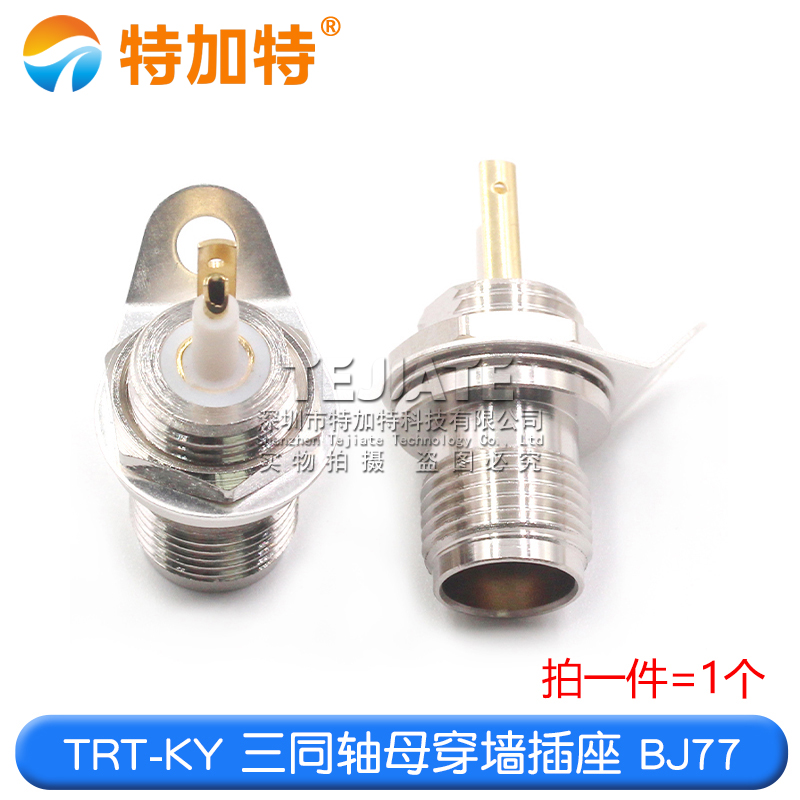

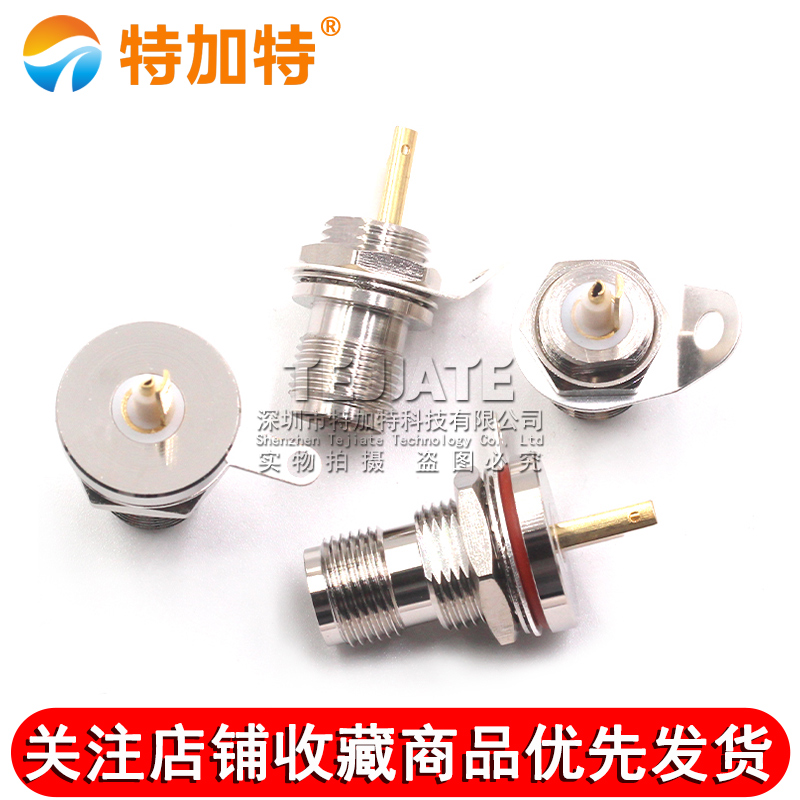

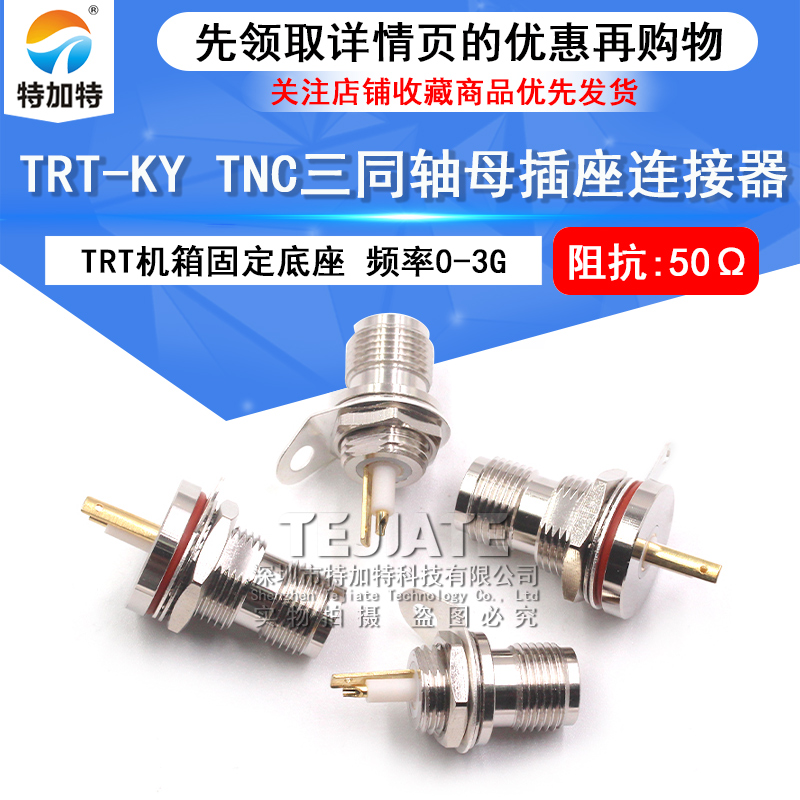

TRT-KY TNC三同轴母穿墙射频座 TRT机箱面板固定式插座BJ77/BJ76

TRT-KY三同轴TNC隔板射频插座,专为 BJ77/BJ76标准机箱 设计,通过 面板固定螺母(M18×1.0螺纹) 实现EMC密封屏蔽(效能＞100dB).采用 三重屏蔽结构(内/外导体+独立接地层),在 DC-6GHz频段 保持 驻波比＜1.2,支持10A电流通流,适用于电磁兼容实验室\军工雷达等严苛场景.

核心特性：

• 三同轴创新设计：

  • 内导体：镀金铍铜(接触电阻＜1mΩ)

  • 中间层：弹簧指环静电泄放(放电电压＜0.1μs)

  • 外层：不锈钢壳体(耐压5000V RMS)

• 军工级结构：

  • 隔板厚度兼容1-6mm(配自适应密封垫圈)

  • 抗振动＞20G(MIL-STD-810H)

• 电气性能：

  • 泄漏电流＜1nA @100V DC

  • 绝缘电阻＞10GΩ(500VDC)

• 环境防护：

  • IP68防护(-55℃~+175℃)

  • 盐雾测试＞500小时(镀层＞8μm)

典型应用：
► 电磁兼容测试舱穿墙接口 ► 相控阵雷达波导系统 ► 高能粒子探测器信号引出 ► 卫星地面站射频屏蔽室
