BMA-KFB2 高频盲插射频连接器浮动焊接RG405/086电缆 BMA射频接头

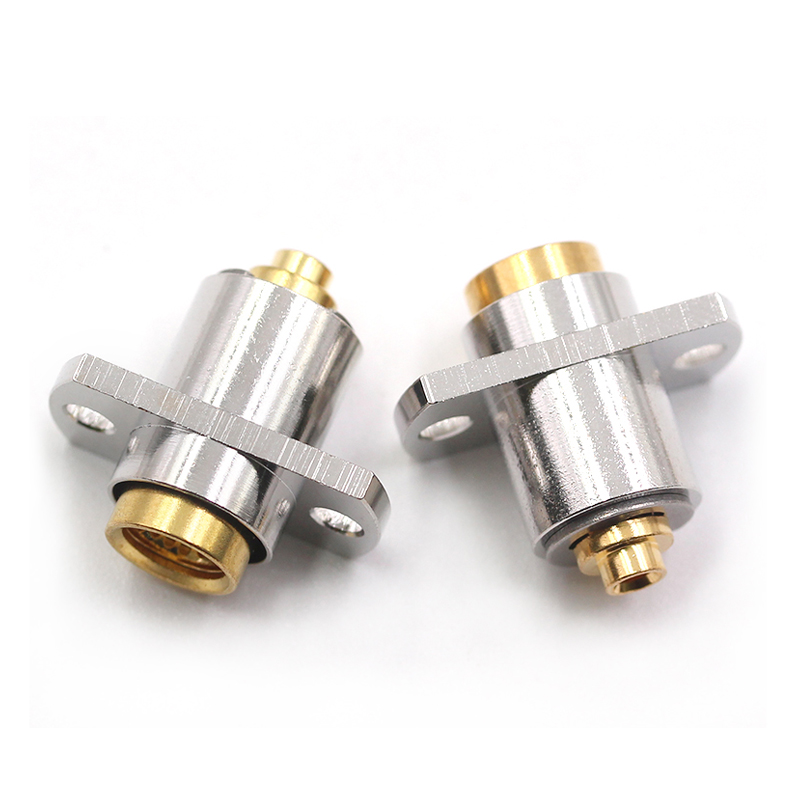

这款 BMA‑KFB2 高频盲插射频连接器 专为 RG405(.086″)射频电缆设计,支持 DC～18 GHz 高频信号传输,特性阻抗为 50 Ω,满足射频应用中的阻抗匹配需求 .其浮动焊接结构(floating flange)允许在装配时组件产生小范围位移,对齐更加灵活,适合盲插连接环境 .

连接器采用黄铜镀金和三合金处理,耐腐蚀\导电性优良;中心导体为贝铜镀金,接触电阻低(中心≤2 mΩ,外部≤2 mΩ),保证信号低损耗传输 .其 VSWR ≤1.35(DC–12 GHz)/≤1.45(12–18 GHz),插入损耗小于等于 0.10√f(f 为 GHz),适用于高性能射频系统场景 .

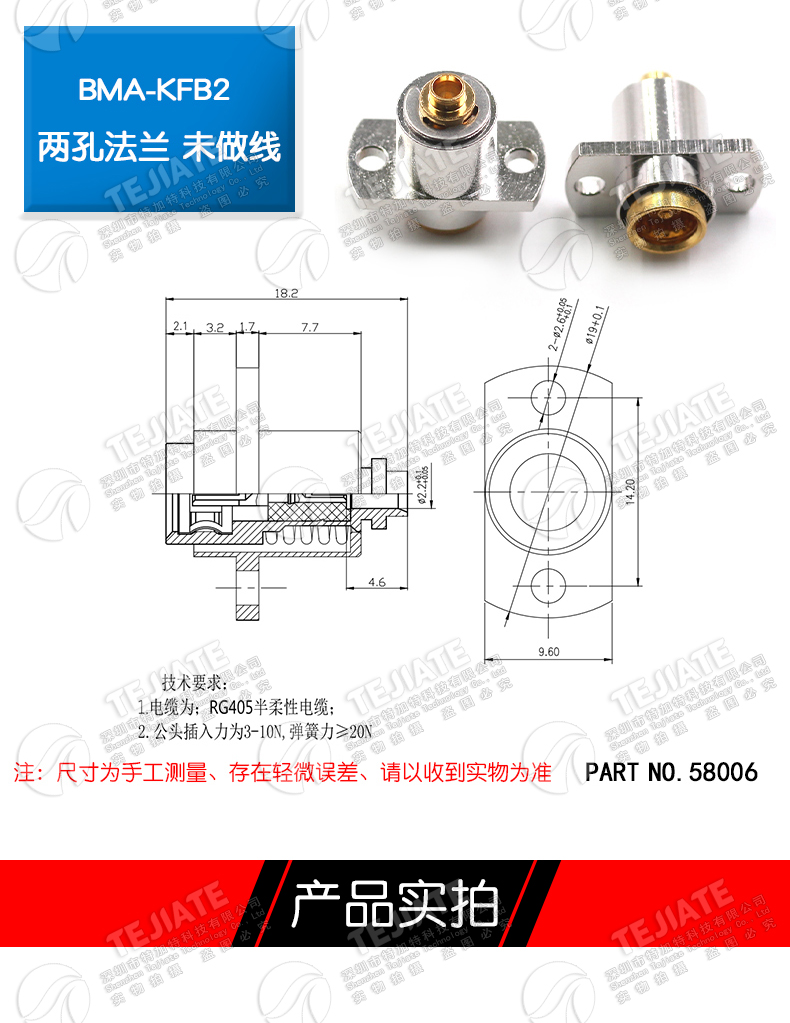

机械性能方面,这款连接器使用寿命超过500次连接周期,接合力≤13.5 N\断开力≥2 N,可靠稳定 .工作温度范围宽广,介质耐压1500 V RMS,环境温度为 ‑55 ℃～+125 ℃,结构符合 IEC 60169‑33 / Mil‑Std‑348 标准.

适用于射频盲插模块\测试仪器\通信设备等场合,支持高频信号传输及可靠机械卡扣,安装简便-只需将 RG405/.086″ 电缆与连接器焊接,固定法兰螺丝即可.
