贴片 AN9520-245 2.4G蓝牙天线 9mm陶瓷贴片路由器WIFI内置

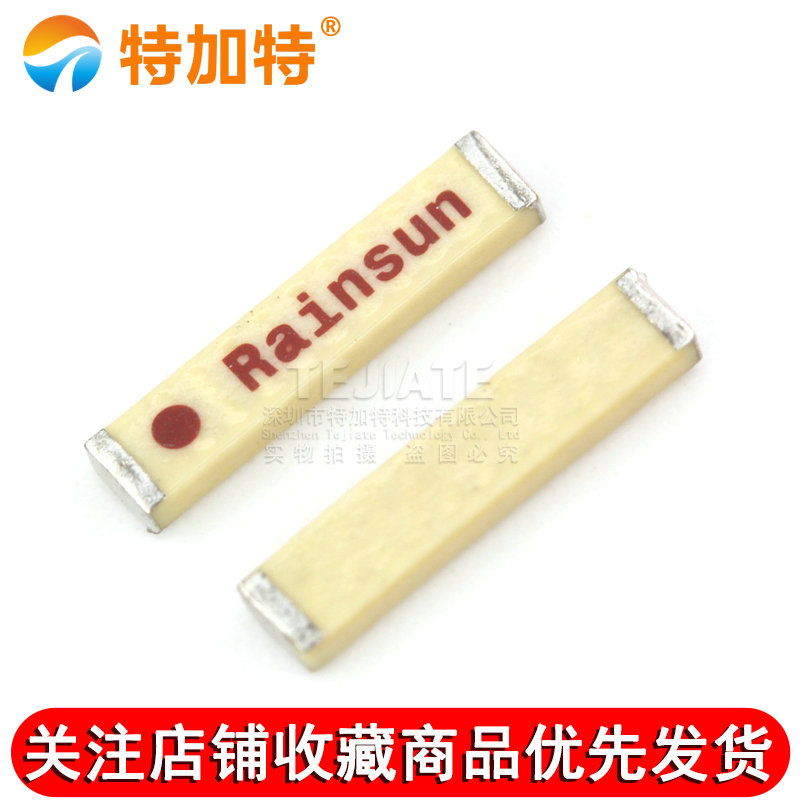

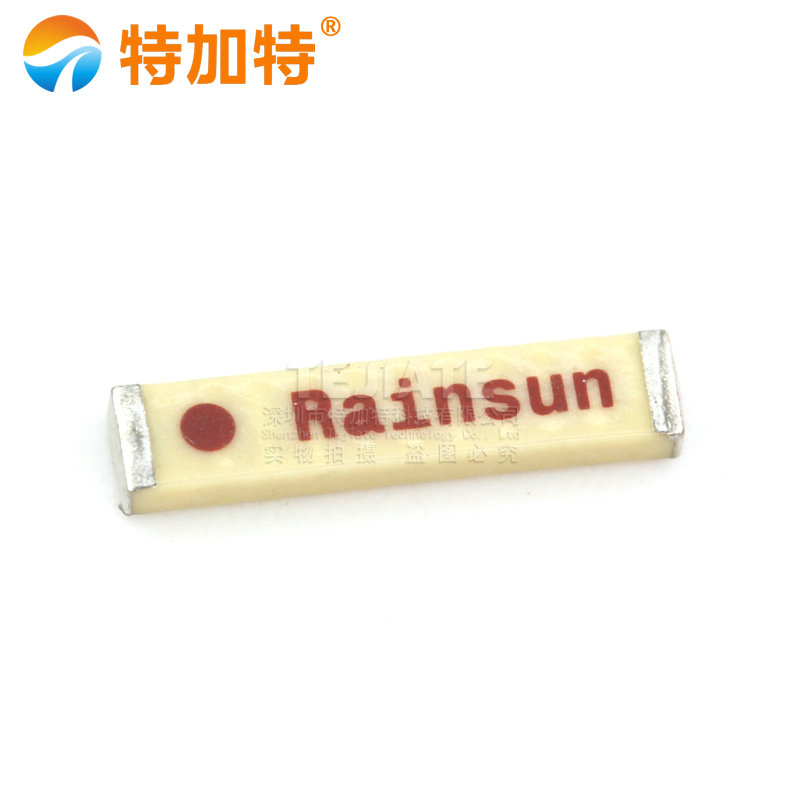

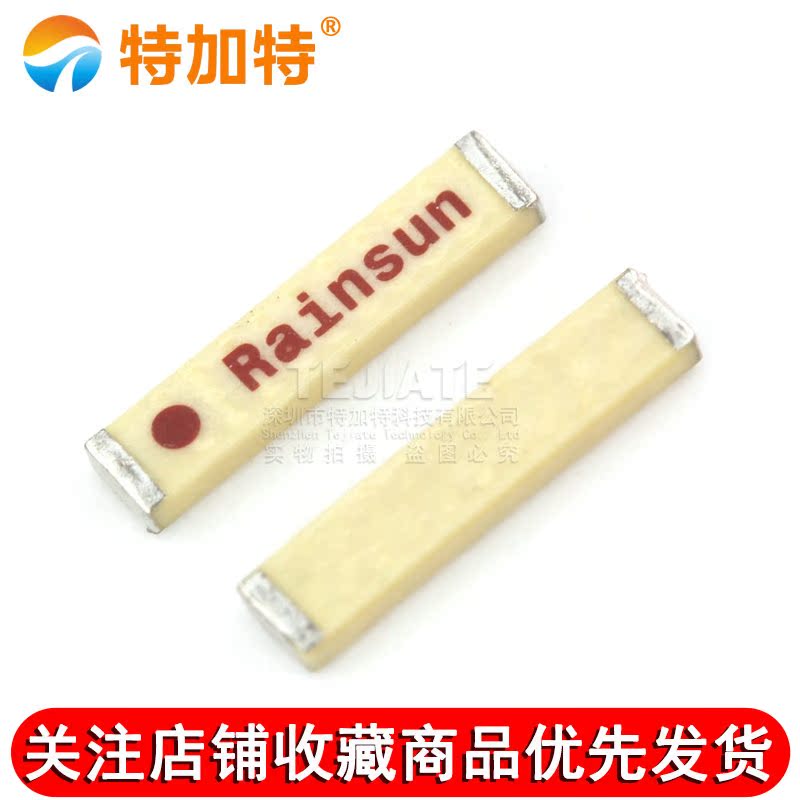

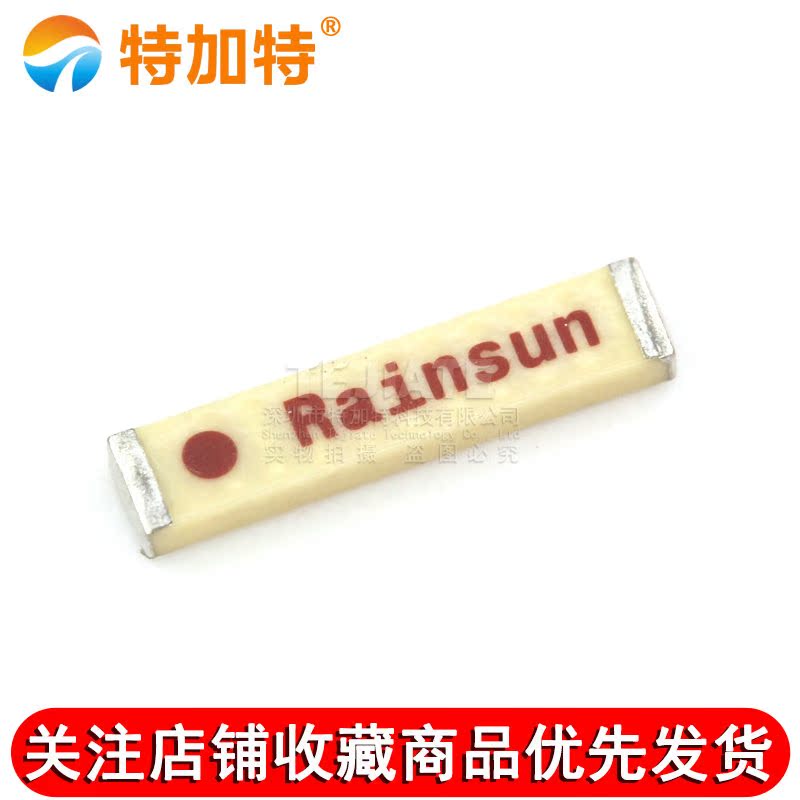

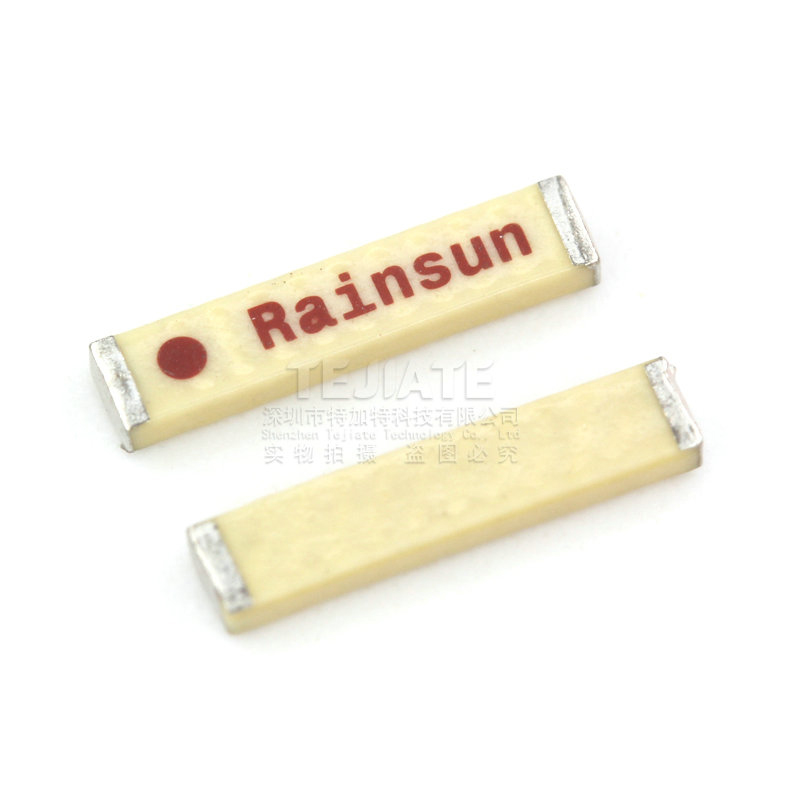

本产品为AN9520‑245 陶瓷贴片天线,封装尺寸为 9.5 × 2.1 × 1.0 mm,采用 SMD 表贴形式,适用于高密度 PCB 贴装.设计频率为 2.45 GHz,覆盖 Wi‑Fi(802.11b/g)\蓝牙及 ZigBee 通信协议,典型增益约 1.5 dBi,实现全方位(平面)辐射特性.

该天线阻抗为 50 Ω,最大功率处理能力为 3 W,工作带宽约 200 MHz,支持 –40℃ 至 +85℃ 的环境温度,满足一般工业级应用可靠性.通过 RoHS 认证,可用于消费电子\物联网设备\无线模块\路由器内置天线等场景.

封装贴片体积小,易于自动化装配,适配 PCB 足迹及回流焊工艺.此天线为纯射频元件,不含滤波\电源管理或数字处理功能,专注于提供稳定\高效的射频传输路径.
